図面表DRAWINGS

Standard boxスタンダードボックス

4-10B型
1045×1480×2350H

4-15NB
1300×1700×2300H

4-20A型
1480×1934×2300H

4-24A型
1200×2400×2300（2500）H

4-30T型
2000×3000×2400H

4-30B型
2000×3000×2400H

4-44T型
2300×4400×2400H

4-48T型
2400×4800×2400H

Design boxデザインボックス

4-10SRD（Ａ）
1045×1730×2300H

4-10WRD（B）
1045×1980×2350H

4-12SRD（B）
1200×1300×2350H

4-13WRD（A）

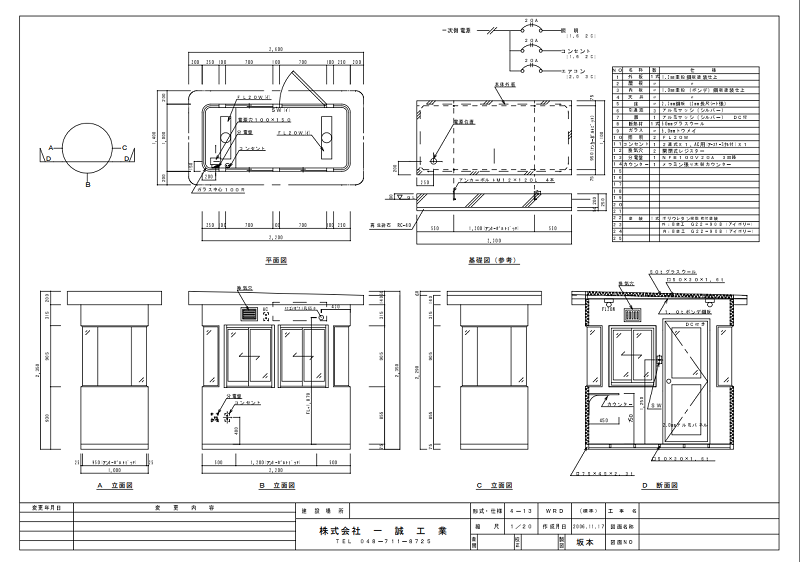

1000×2200×2300Ｈ

4-13WRD（B）
1000×2200×2350H

4-20CG(B)
1480×2184×2350H

4-20SRD（B）
1480×2184×2350H

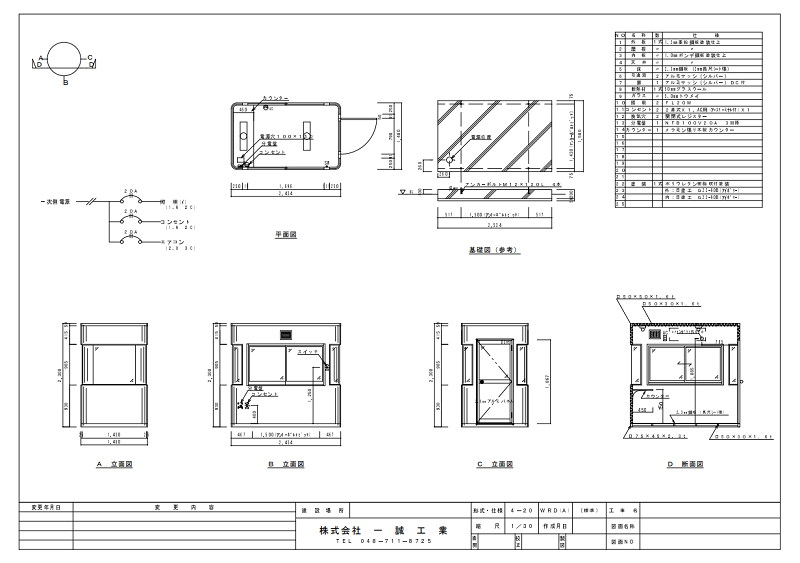

4-20WRD（A）
1480×2434×2300H

4-23WRD
1500×2200×2300H

4-27WRD
1800×2700×2470H

4-28WRD
1200×2890×2450H

4-35WRD
1500×3500×2550H

Special boxスペシャルボックス

4-18DXR
1800×1800×2400H

4-20DXR型
2000×2000×2400H

4-26DXR型
1200×2700×2400H

4-27DXR型
1800×2700×2400H

4-30DXR型
2000×3000×2400H

4-35DXR型
2400×3500×2400H

4-36DXR型
2400×3600×2500H

4-54DXR型
2750×5400×2450H

4-300DXR型
1600×3050×2600H

4-400BKM型
1200×2800×2450H

4-63DXR型
4500×6300×2550H

Multistory parking space立体駐車場用ボックス

Ⅰ型

Ⅱ型

Ⅲ型

標準仕様（4-10、4-20、4-25、8-10型）

［1］構造
応力外皮構造(モノコック式)
［2］本体関係
①屋根
1.2t亜鉛鋼版使用。
室内天井は1.0t亜鉛鋼版使用。
ステンレス製はSUS304　1.2m/m
②側壁
外板は1.2m/mを使用。(亜鉛鋼版)
ステンレス製は1.2m/m SUS304
内板は1.0m/m厚表面処理鋼版を使用。
③扉
片開き扉DC付(アルミ製、ブラウン色腰付ガラスドア)、上部は5.0m/m厚トウメイガラス。
④床
2.3t鋼版使用、上面長尺シート張。(ロンリウム)
⑤窓
引違い窓はアルミサッシ(ブラウン色)を使用。
トウメイガラス。固定窓は5.0m/m厚トウメガラス。
⑥屋根骨格
50×26×1.6tを使用。
骨格関係は電気溶接にて組付け、内板は3φリベットにて組立。
［3］断熱
天井、側壁内に50m/m厚グラスウールを充填。
［4］装備品
①テーブル
ポストフォーム。
②換気口
窓上2ヶ所取付け、外部ステンレス蛇腹式、室内はステンレスレヂスターを取付け。
③ドアチェッカー
扉内側に1ヶ取付け。
④電気関係
イ)LED照明
4-10型　100V×20W 1灯　4-20型　100V×20W
4-25型　100V×40W 2灯　8-10型　100V×20W
ロ)コンセント(埋込2連式)
4-10型、4-20型…1ヶ、4-25型、8-10型…2ヶ
テーブル下腰羽目に取付け。
ハ)分電盤NFB100V20A×2、各機種共テーブル下腰羽目に取付け。
ニ)スイッチ(埋込型)1ヶ。各機種共出入口扉の柱に取付け。腰羽目に取付け。
ホ)電源取入口1ヶ所。各機種共テーブル下床上に100m/m×150m/m角孔をあけ、1.0m/m厚ステンレスフタを取付け。
［5］塗装
無変色型ポリウレタン樹脂塗料を使用。塗装工程/下塗り2回、本塗り2回。標準色/D22-90B(アイボリー)日本塗料工業会
※指定色塗装は有料。
［6］耐火仕様
各種タイプは耐火仕様に変更することが出来ます。

耐火仕様

建築基準法施工令第107条第1号の規定に基き下記の仕様とします。
天井及側壁にロックウール50tを充填し、ガラスは6.8t網入ガラスを使用、換気穴はヒューズダンパー付とし耐火1時間仕様とします。

オプション

エアコン
エアコンウインド型・換気扇
指定色ライン塗装
ビデオフォン　170φ
耐火ロックウール仕様
指定色塗装
外部カウンター　ステンレス製
ブラインド25mm
室内カウンター・カーテン
流し台
引き出し
吊戸棚
フロント2段窓　外部照明20W
面格子及びフラッシュ扉
文字書
シャッター
トイレ　TOTO　C730
引戸　アルミ製
引戸シャッター
キャスター自在（ストッパー付）
